Резюме результатов испытаний соединения свайного штифтового ССШ

МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ
Экспериментальная оценка несущей способности образцов с применением штифтового соединения типа ССШ.
Заключение: По совокупности результатов испытаний можно сделать вывод о равнопрочности штифтового соединения к телу железобетонной сваи при сжимающих, сдвиговых или изгибающих и растягивающих нагрузках.
Титул и вводная часть научно-технического отчета о механических испытаниях

КОРРОЗИОННЫЕ ИСПЫТАНИЯ
Опытные образцы бетонных свай с соединением типа ССШ подвергались воздействию среды, которая соответствует сильноагрессивной среде по таблице Х5 СП.28.13330.2017.
Заключение: По совокупности результатов испытаний с продолжительностью 6480ч (270 суток) можно сделать вывод о пригодности штифтового соединения ССШ для стыкования сборных железобетонных свай в условиях воздействия сильноагрессивной среды грунта и грунтовых вод при расчетном сроке службы возводимого сооружения 50 лет.
Титул и вводная часть научно-технического отчета о коррозионных испытаниях

Соединение ССШ прошло испытания на механическую и коррозийную стойкость в лабораториях НИИЖБ им.А.А. Гвоздева и Томского государственного архитектурно-строительного университета.

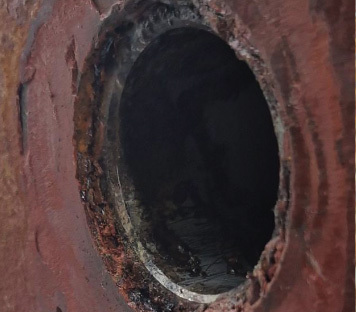

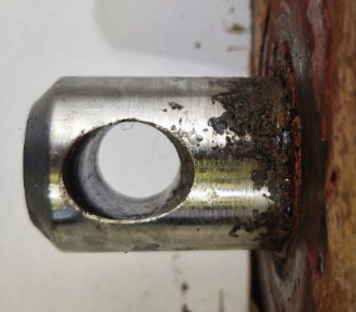

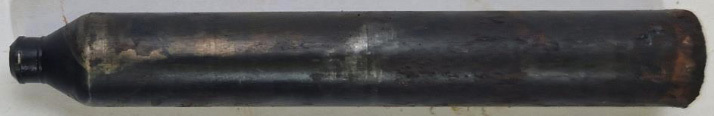

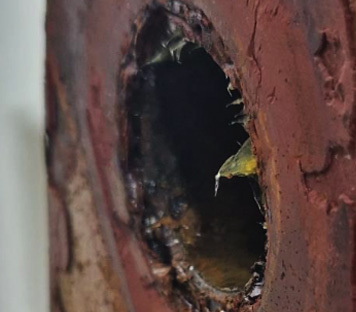

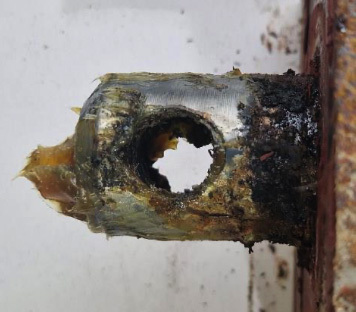

Внешний вид элементов соединения образца с экспонированием 270 суток (6480 часов)

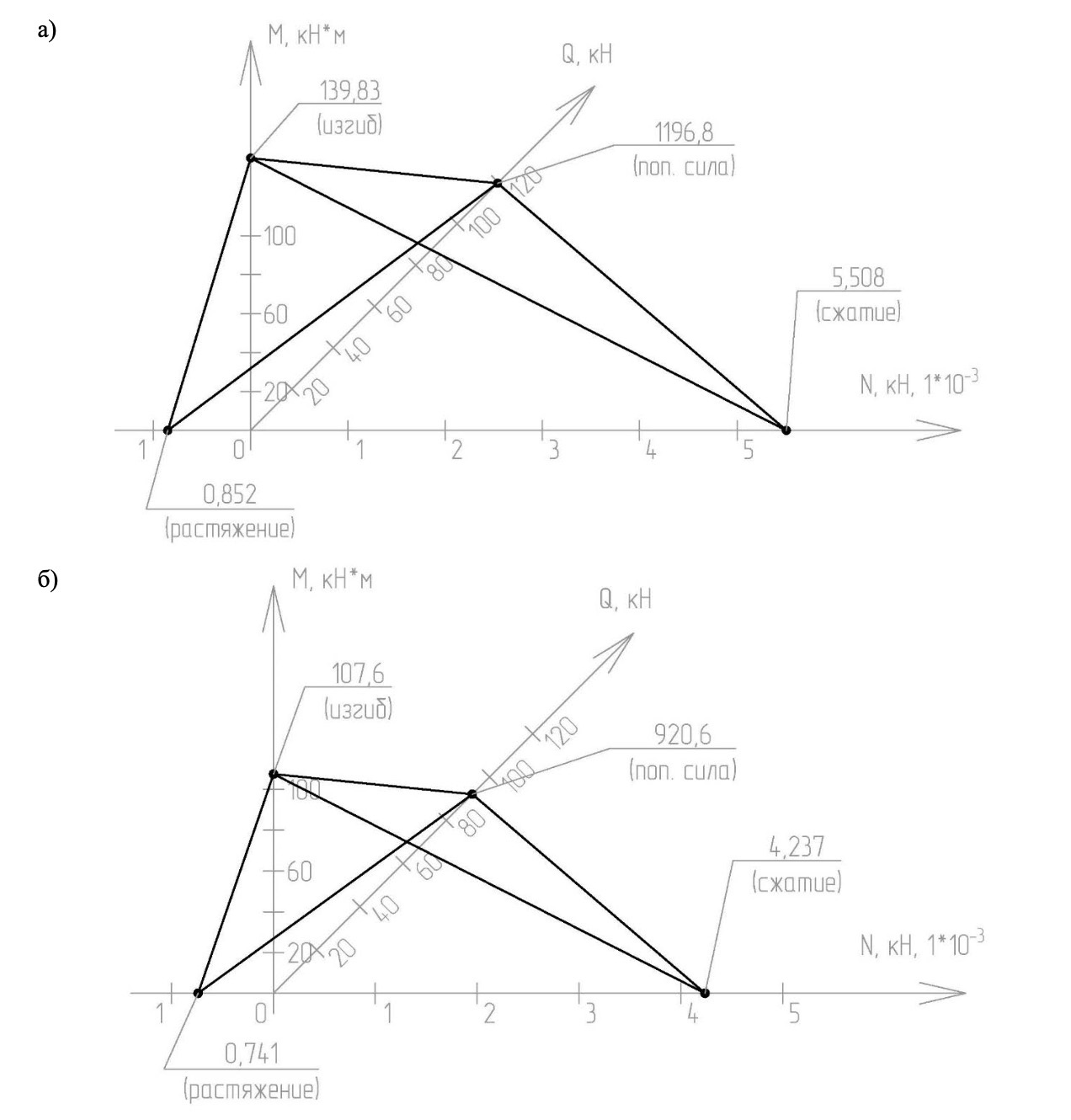

Поверхности сопротивления по прочности в координатах «M-N-Q»

а) фактическая прочность зафиксированная при испытаниях
6) условные показатели прочности с учетом коэффициента безопасности

Соответствие российским нормативам

Изделие ССШ разработано в соответствии с требованиями российской нормативной документации:

СП 63.13330.2018 БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ Основные положения СНиП 52-01-2003:
• Минимальное расстояние в свету между арматурным анкером закладной детали и продольной арматурой сваи для обеспечения совместной работы арматуры с бетоном (п.10.3.5) при выполнении требований минимальной толщины защитного слоя бетона для рабочей арматуры сваи (п.10.3.2)
• Длина анкеровки арматурных стержней закладной детали (п.10.3.25)

СП 28.13330.2017 ЗАЩИТА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ Актуализированная редакция СНиП 2.03.11-85
• Минимальное значение толщины стальных элементов короба закладной детали (п.5.5.9)

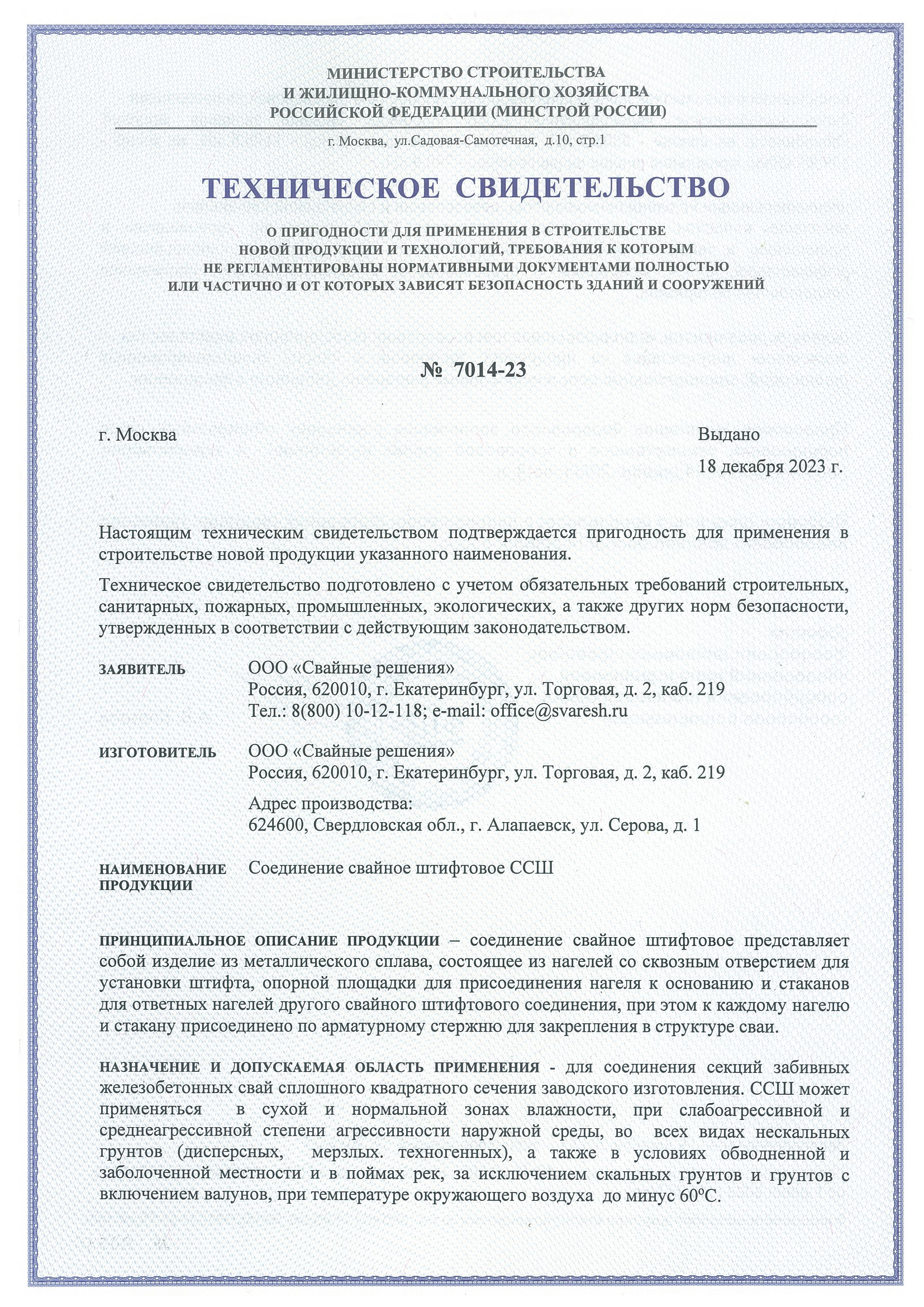

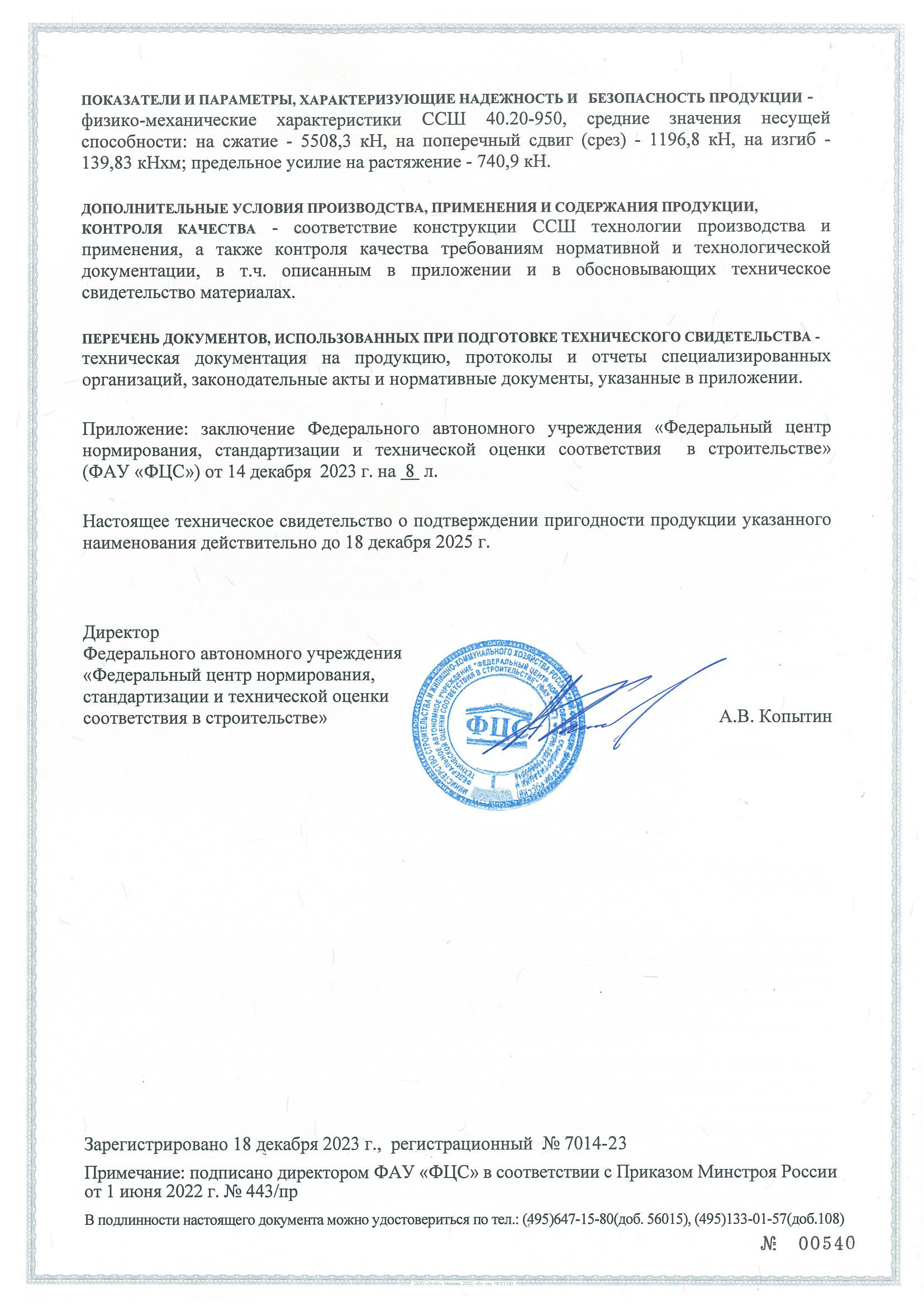

Заключение ФАУ «ФЦС» о пригодности для применения в строительстве технологии ССШ

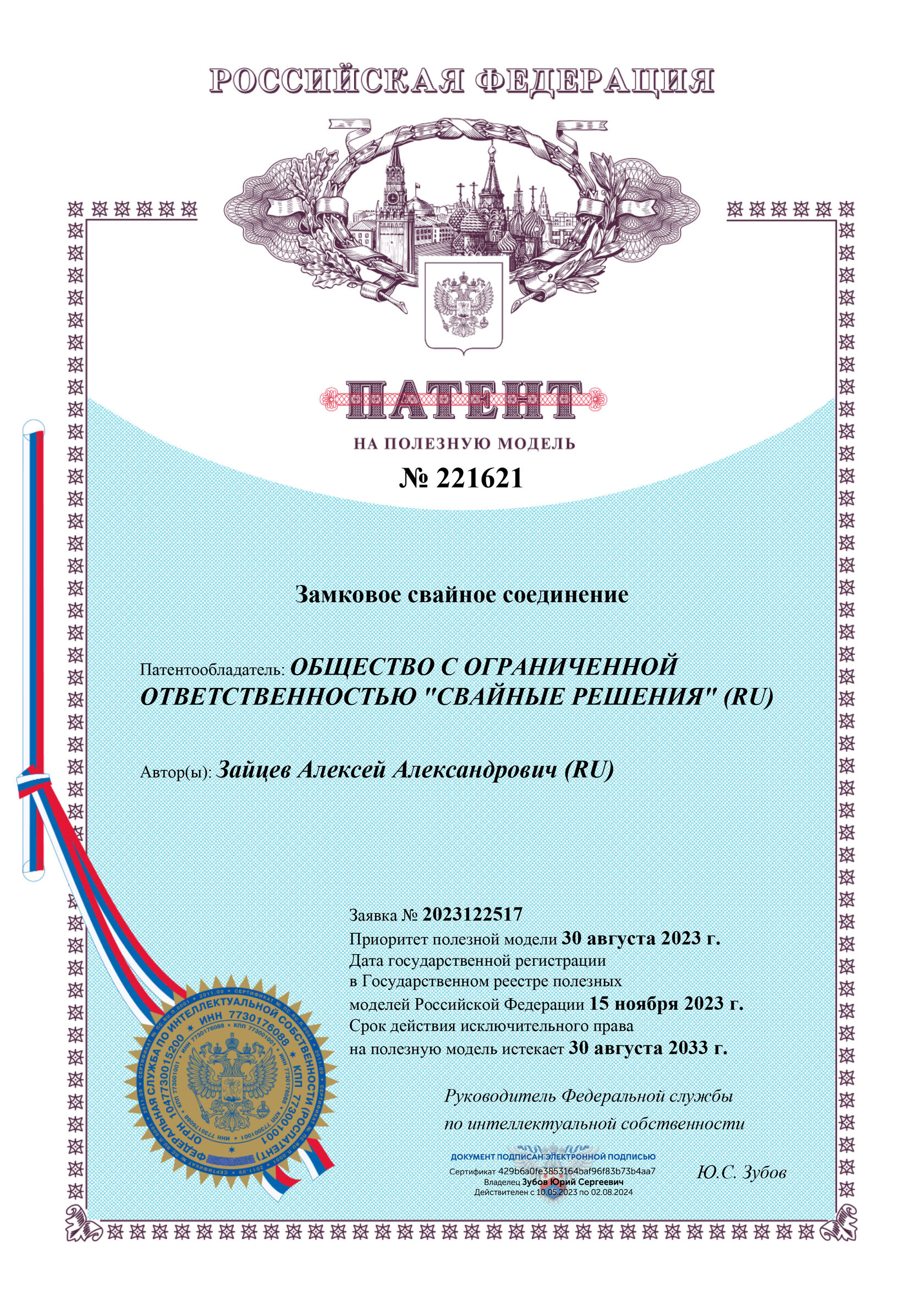

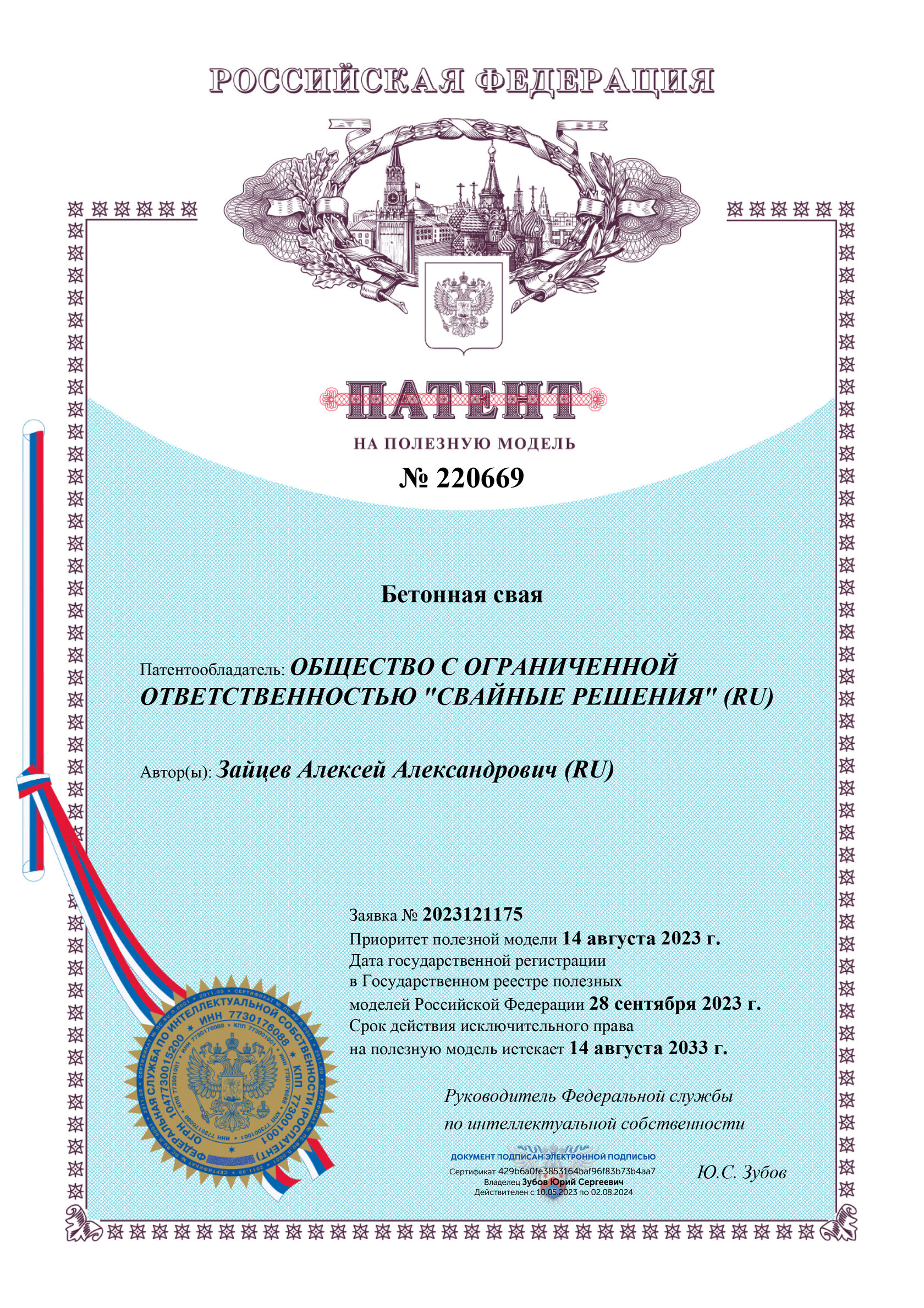

Технология соединения свайного штифтового (ССШ) защищена российскими патентами
